Pokiaľ ide o meranie teploty v priemyselných a vedeckých aplikáciách, dva z najčastejšie používaných snímačov sú termočlánky a odporové detektory teploty (RTD). Ako dodávateľ termočlánkov sa často stretávam so zákazníkmi, ktorí sú zmätení v rozdieloch medzi týmito dvoma typmi snímačov teploty. V tomto blogovom príspevku sa ponorím do charakteristík, výhod a nevýhod termočlánkov a RTD, aby som vám pomohol urobiť informované rozhodnutie pri výbere správneho snímača teploty pre vaše špecifické potreby.
Princípy práce
Termočlánky
Termočlánky sú založené na Seebeckovom efekte, ktorý objavil Thomas Johann Seebeck v roku 1821. Seebeckov efekt uvádza, že keď sa dva rôzne kovy spoja na dvoch miestach a medzi týmito dvoma spojeniami je teplotný rozdiel, vzniká elektromotorická sila (EMF). Tento EMF je úmerný teplotnému rozdielu medzi dvoma spojmi.
Termočlánok pozostáva z dvoch rôznych kovových drôtov spojených na jednom konci, známych ako meracia križovatka. Ostatné konce vodičov sú pripojené k meraciemu prístroju, ako je teplomer alebo záznamník údajov. Merací spoj je vystavený meranej teplote, zatiaľ čo druhý koniec, známy ako referenčný spoj, je udržiavaný na známej teplote. Potom sa meria EMF generované termočlánkom a teplota na meracom spoji sa môže určiť na základe známeho vzťahu medzi EMF a teplotou.
Existuje niekoľko typov termočlánkov, každý s rôznymi kombináciami kovov a teplotnými rozsahmi. Niektoré bežné typy zahŕňajú typ K (chromel - alumel), typ J (železo - konštantán) a typ T (meď - konštantán).
RTD
Odporové teplotné detektory (RTD) fungujú na princípe, že elektrický odpor kovu sa mení s teplotou. Väčšina RTD je vyrobená z čistých kovov, ako je platina, nikel alebo meď, pretože tieto kovy majú dobre definovaný a predvídateľný vzťah medzi odporom a teplotou.
Odpor RTD sa zvyšuje so zvyšujúcou sa teplotou. Vzťah medzi odporom a teplotou je typicky opísaný polynómovou rovnicou. Napríklad pre platinový RTD je vzťah medzi odporom a teplotou často charakterizovaný Callendarovou - Van Dusenovou rovnicou.
RTD sú zvyčajne konštruované navinutím jemného drôtu z kovu okolo keramickej alebo sklenenej cievky. Drôt je potom uzavretý v ochrannom plášti, aby sa zabránilo poškodeniu a kontaminácii.
Rozsah teplôt
Termočlánky
Jednou z kľúčových výhod termočlánkov je ich široký teplotný rozsah. Rôzne typy termočlánkov dokážu merať teploty od -270°C až po 2300°C. Napríklad termočlánky typu K môžu merať teploty od -200 °C do 1372 °C, zatiaľ čo termočlánky typu B môžu merať teploty od 0 °C do 1820 °C. Tento široký teplotný rozsah robí termočlánky vhodnými pre rôzne vysokoteplotné aplikácie, ako sú pece, pece a spracovanie kovov.
RTD
RTD majú vo všeobecnosti obmedzenejší teplotný rozsah v porovnaní s termočlánkami. Platinové RTD, ktoré sú najbežnejšie používaným typom, môžu zvyčajne merať teploty od - 200 °C do 850 °C. Aj keď je tento rozsah dostatočný pre mnohé priemyselné aplikácie, nemusí byť vhodný pre prostredia s extrémne vysokou teplotou.
Presnosť
Termočlánky
Termočlánky sú známe svojou relatívne nižšou presnosťou v porovnaní s RTD. Presnosť termočlánku môže byť ovplyvnená niekoľkými faktormi, vrátane typu termočlánku, kvality materiálov a prostredia merania. Presnosť typického termočlánku sa môže pohybovať od ±0,5°C do ±5°C, v závislosti od typu a aplikácie. V niektorých vysoko presných aplikáciách je však možné použiť špeciálne termočlánky s vyššou presnosťou.
RTD
RTD sú vo všeobecnosti presnejšie ako termočlánky. Najmä platinové RTD môžu poskytnúť veľmi vysokú presnosť, pričom bežná je presnosť ±0,1°C až ±0,5°C. Táto vysoká presnosť robí RTD vhodnými pre aplikácie, kde sa vyžaduje presné meranie teploty, ako sú laboratóriá, farmaceutická výroba a spracovanie potravín.
Čas odozvy
Termočlánky
Termočlánky majú relatívne rýchlu odozvu v porovnaní s RTD. Keďže termočlánky sú založené na vytváraní EMF v dôsledku teplotného rozdielu, môžu rýchlo zistiť zmeny teploty. Čas odozvy termočlánku môže byť až niekoľko milisekúnd, v závislosti od veľkosti a konštrukcie termočlánku. Vďaka tejto rýchlej dobe odozvy sú termočlánky vhodné pre aplikácie, kde je potrebné monitorovať rýchle zmeny teploty, ako napríklad pri spaľovacích procesoch a dynamickom testovaní.
RTD
RTD majú v porovnaní s termočlánkami pomalší čas odozvy. Čas odozvy RTD je určený hlavne tepelnou hmotnosťou snímača a charakteristikami prenosu tepla okolitého prostredia. Dosiahnutie stabilnej hodnoty môže trvať niekoľko sekúnd, najmä v aplikáciách, kde sa teplota rýchlo mení. Avšak pre aplikácie, kde sa teplota mení pomaly, čas odozvy RTD nemusí predstavovať významný problém.
náklady
Termočlánky
Termočlánky sú vo všeobecnosti lacnejšie ako RTD. Materiály používané v termočlánkoch, ako je chromel, alumel a konštantan, sú relatívne lacné a výrobný proces je tiež relatívne jednoduchý. Vďaka tomu sú termočlánky cenovo výhodnou voľbou pre aplikácie, kde sa nevyžaduje vysoká presnosť a je potrebný široký teplotný rozsah.
RTD
RTD sú drahšie ako termočlánky, hlavne kvôli použitiu vysoko čistých kovov, ako je platina, a zložitému výrobnému procesu. Náklady na RTD môžu byť niekoľkonásobne vyššie ako náklady na termočlánok, najmä pre vysoko presné a vysokoteplotné RTD. Vyššie náklady však môžu byť odôvodnené v aplikáciách, kde je rozhodujúca vysoká presnosť a dlhodobá stabilita.
Aplikácie
Termočlánky
Termočlánky sú široko používané v rôznych priemyselných aplikáciách, najmä pri vysokých teplotách. Niektoré bežné aplikácie zahŕňajú:
- Priemyselné pece a pece: Termočlánky sa používajú na monitorovanie a reguláciu teploty v peciach a peciach pri procesoch, ako je tavenie kovov, tepelné spracovanie a vypaľovanie keramiky.
- Výroba energie: Termočlánky sa používajú na meranie teploty pary, plynu a iných tekutín v elektrárňach vrátane kotlov, turbín a kondenzátorov.
- Automobilový priemysel: Termočlánky sa používajú na meranie teploty motora, výfukového systému a iných komponentov vo vozidlách.

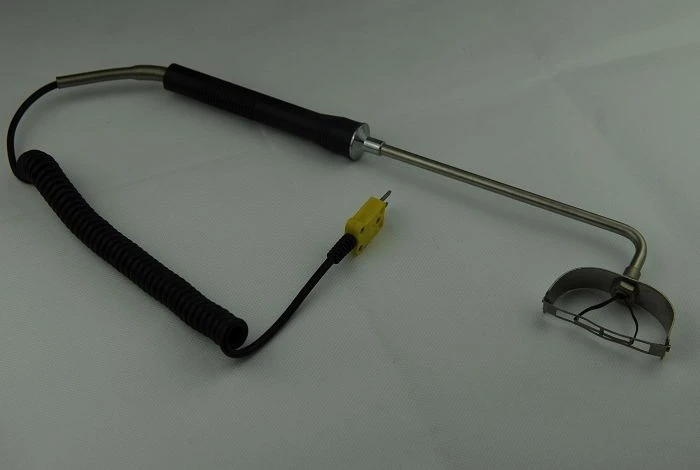

Na našej webovej stránke nájdete rôzne termočlánky pre rôzne aplikácie, vrátanePancierový termočlánok,Termočlánok odolný proti výbuchu, aPovrchový termočlánok.
RTD
RTD sa bežne používajú v aplikáciách, kde sa vyžaduje vysoká presnosť a stabilita. Niektoré bežné aplikácie zahŕňajú:
- Laboratórne vybavenie: RTD sa používajú v laboratórnych prístrojoch, ako sú inkubátory, pece a chladničky, aby sa zabezpečila presná kontrola teploty.
- Farmaceutická výroba: RTD sa používajú na monitorovanie a kontrolu teploty počas výroby liekov a farmaceutických produktov, aby sa zabezpečila kvalita a bezpečnosť produktov.
- Spracovanie potravín: RTD sa používajú na meranie teploty potravín počas spracovania, skladovania a prepravy, aby sa zaistila bezpečnosť a kvalita potravín.
Záver
Stručne povedané, termočlánky a RTD majú rôzne vlastnosti, výhody a nevýhody. Termočlánky sú vhodné pre aplikácie, ktoré vyžadujú široký teplotný rozsah, rýchlu odozvu a nízke náklady. RTD sú na druhej strane vhodnejšie pre aplikácie, ktoré vyžadujú vysokú presnosť, stabilitu a relatívne nižšie teplotné rozsahy.
Ako dodávateľ termočlánkov ponúkame širokú škálu termočlánkov, ktoré uspokoja rôznorodé potreby našich zákazníkov. Či už potrebujete termočlánok pre vysokoteplotné priemyselné aplikácie alebo presný snímač teploty pre laboratórne použitie, máme pre vás to správne riešenie. Ak máte akékoľvek otázky alebo potrebujete pomoc pri výbere správneho snímača teploty pre vašu aplikáciu, kontaktujte nás pre viac informácií. Sme pripravení pomôcť vám urobiť najlepšie rozhodnutie pre vaše potreby merania teploty.
