Spoľahlivé predĺženie studeného spoja: JX-J vedenie na kompenzáciu vysokej teploty pre termočlánky typu J{1}}

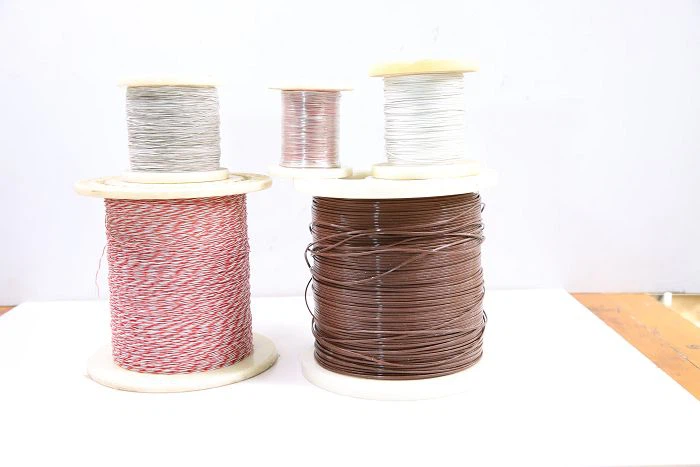

Produkt JX-J je špeciálny kábel pre termočlánky typu J- (Fe-CuNi), ktorého hlavnou úlohou je rozšírenie studeného spoja a kompenzácia kolísania teploty prostredia. Vďaka termoelektrickým charakteristikám, ktoré sa presne zhodujú s termočlánkami typu J, vyniká produkt JX-J prispôsobivosťou pri nízkych až stredných teplotách, stabilným prenosom a silnou ochranou proti-rušeniu. Nahrádza kladenie drahých drôtov termočlánkov typu J- na dlhé vzdialenosti, čím znižuje náklady a zároveň zabezpečuje presnosť merania, vďaka čomu je produkt JX-J najlepšou voľbou pre systémy termočlánkov typu J{11}}.
Všestranné typy vysokoteplotných kompenzačných vedení JX{0}}J pre rôzne potreby
Skupina produktov JX{0}}J je klasifikovaná podľa izolácie, vodiča, spôsobu kladenia a materiálu plášťa:
|
Klasifikácia |
Typy |
Základné špecifikácie a prípady použitia |
|
Izolačný materiál |
PVC |
Teplotná odolnosť -20~70 stupňov ; nízke-náklady na vnútorné použitie pri bežnej teplote |
|
XLPE |
Teplotná odolnosť -40~125 stupňov ; odolný proti starnutiu pre drsné priemyselné prostredie |
|
|
PTFE/FEP |
Teplotná odolnosť -60~200 stupňov ; odolné voči kyselinám-zásadám pre vysokoteplotné korozívne scény |
|
|
Materiál vodiča |
Pozitívny (Fe) + negatívny (CuNi) |
Presne zodpovedá termoelektrickým charakteristikám termočlánku typu J{0}} |
|
Spôsob kladenia |
Pevné pokladanie (pevné/spletené) |
Pre pevné vedenie v zariadeniach alebo pozdĺž potrubí |
|
Mobilné pokladanie (multi{0}}jemný drôt) |
Flexibilné pre často sa pohybujúce body merania teploty |
|
|
Materiál plášťa |
PVC |
Ľahký, cenovo{0}}efektívny pre-nekorozívne vnútorné prostredie |
|
ZR-PVC (spomalovač horenia-) |
Spomaľovač horenia-pre elektrické ovládacie skrine a káblové žľaby |
|
|

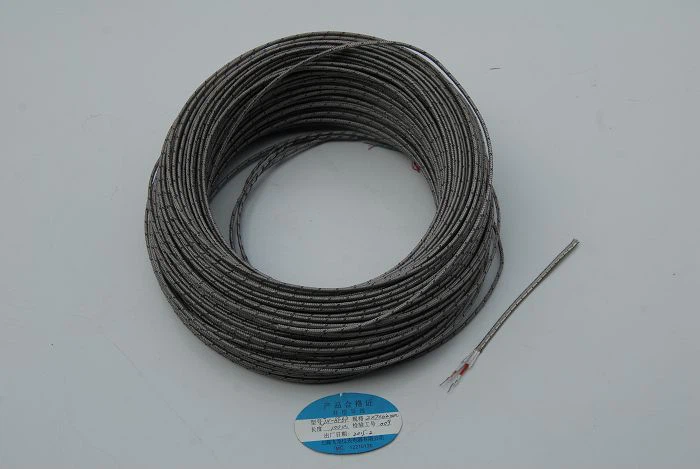

Nehrdzavejúca oceľ (SS) |
Odolné voči vysokým-teplotám,-odolné voči nárazom do drsného vonkajšieho prostredia |
Solídny výkon a spoľahlivá presnosť linky JX-J na kompenzáciu vysokej teploty
Produkt JX-J sa môže pochváliť vynikajúcim výkonom: odpor vodiča menší alebo rovný 4,8 Ω/km (1,5 mm² pri 20 stupňoch), izolačný odpor rovný alebo väčší ako 100 MΩ・km a napäťový odpor 500 V AC (1 min bez poruchy). Prispôsobí sa -60 ~ 200 stupňom a odoláva vlhkosti, oleju a opotrebovaniu.
V nadväznosti na GB/T 4989-2013 ponúka dva stupne presnosti: G (všeobecný stupeň, ±3 stupne alebo ±0,75 % t) pre bežné priemyselné použitie a S (presný stupeň, ±1,5 stupňa alebo ±0,4 % t) pre laboratórnu a presnú výrobu. Široko používaný v metalurgii, chemickom inžinierstve, energetike a spracovaní potravín zabezpečuje spoľahlivý prenos signálu pre termočlánkové systémy typu J.
